氣溶膠光度計法與粒子計數法的對比研究

公司新聞????|???? ?2022-02-10 08:37:00

  本文通過對比實驗探討了氣溶膠光度計法和粒子計數法兩種測試方法的技術和經驗的對比研究。image.png image.png

  根據GB50591-2010潔凈室建設驗收規范、ISO14644標準以及SFDA和GMP的要求，高效過濾器安裝后，應進行泄漏檢測，檢查高效過濾器的密封墊、框架和過濾材料、高效過濾器等。定期對高效過濾器進行場所的密封性和泄漏測試，以確保其符合要求。 是保證車間環境清潔的重要手段之一。


 根據ISO14644-3.B.6給出的測試方法，高效風口檢漏測試一般采用氣溶膠光度計法和離散粒子計數法。

 有幾種類型的灰塵邊緣用于高效過濾器的泄漏檢測，例如聚α烯烴 (PAO) 和癸二酸二（2-乙基己基）酯。



  氣溶膠光度法和粒子計數法的區別

  氣溶膠光度計法中使用的測量?jī)x器是氣溶膠光度計。 氣溶膠光度計是一種前向散射線性光度計。 它由真空泵、光散射室、光電倍增管、信號處理轉換器和微處理器組成。 它的工作原理是，當空氣流被真空泵泵入光散射室時，其中的顆粒物質將光散射到光電倍增管。 在光電倍增管中，光被轉換成電信號，由微處理器放大、數字化和分析，以確定散射光的強度。 通過與參考物質產生的信號進行比較，可以直接測量氣體中顆粒物的質量濃度。 用于泄漏檢測的粉塵源是聚α烯烴 (PAO)。 光度計測量顯示 ug/L（毫克每升）。

   粒子計數器法中使用的測量?jī)x器是粒子計數器。 粒子計數器的工作原理是來自光源的光通過透鏡組聚焦到測量腔中。 當空氣中的每個粒子快速通過測量腔時，將入射光散射一次，形成光脈沖信號。 該光信號通過透鏡組發送到光電探測器。 將比例轉換成電脈沖信號，再由儀器的電子電路放大、篩選、分揀出所需的信號，并通過計數系統顯示出來，以了解空氣中的顆粒大小和顆粒個數 . 用于泄漏檢測的成員是癸二酸二（2-乙基己基）酯 DEHS。 粒子計數器的結果顯示：粒子大小的粒子數，單位是粒子/28.3L。

氣溶膠光度計與粒子計數器泄漏檢測對比實驗


  之前已經進行過氣溶膠光度法和粒子計數器法的泄漏檢測對比試驗。 測試對象為層流罩，規格為1190*650。 高效過濾器采用防液罐密封高效過濾器，尺寸為540*540*80，四面有500mm寬的防靜電軟簾。

  本測試基于 ISO14644-3-B.6.2 使用氣溶膠光度計掃描原位過濾系統的泄漏檢測方法和 ISO14644-3-B.6.3 使用粒子計數器掃描原位過濾系統的泄漏檢測方法 -放置過濾系統。


  本次測試使用的儀器如下：


  DP-30氣溶膠光度計，諾達專利公司產品


 AG-60雙通道（PAO），諾達專利公司產品


  ND-9330計數檢漏儀，諾達公司產品


  AG-20氣溶膠發生器（DEHS），諾達專利公司產品


  DL-100稀釋器（100倍），諾達公司產品


  實驗內容及數據分別見表1、表2、表3、表4。

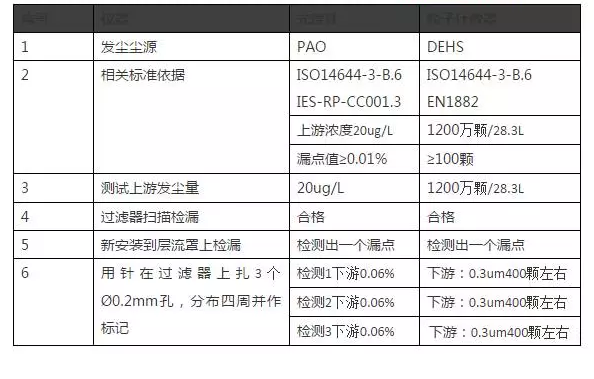

表1實驗數據對比一：用光度計和粒子計數器分別進行檢漏測試

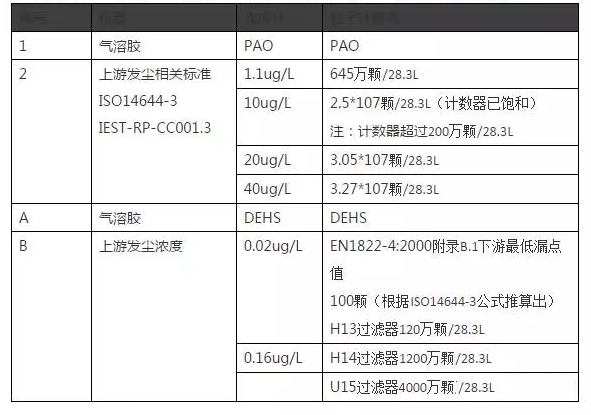

表2實驗數據對比二：光度計和計數器上海發塵濃度實測對照表

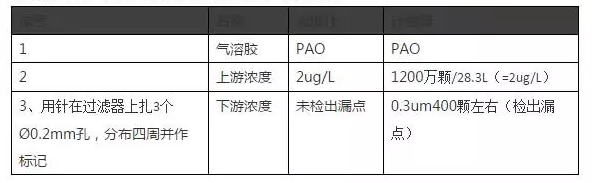

表3實驗數據對比三：用PAO發塵，用光度計和塵埃粒子計數器測試

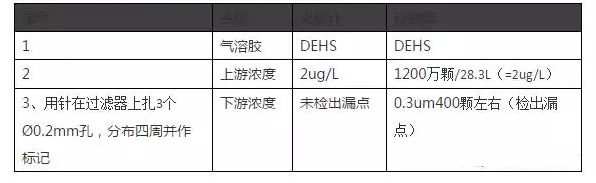

表4實驗數據對比四：用DEHS發塵，用光度計和塵埃粒子計數器測試

試驗結論

氣溶膠光度計法操作簡便，相對粒子計數器法易于使用

當使用Pao進行試驗時，光度計的上游濃度為2ugL，相當于粒子計數器的上游濃度為1200萬個28.3l。光度計可以檢測下游的泄漏點，但塵埃粒子計數器無法檢測泄漏點。

推薦的氣溶膠光度計法：PAO它更經濟且符合標準要求。
